Van kiểm tra bướm gang

Là một van tự động, van kiểm tra bướm gang được sản xuất bởi Tanggu Shengshi Huagong của chúng tôi đóng một vai trò quan trọng trong các hệ thống đường ống khác nhau. Nó chủ yếu dựa vào dòng chảy của môi trường để nhận ra sự mở và đóng tự động của đĩa van, do đó ngăn chặn hiệu quả dòng chảy của môi trường và đảm bảo hoạt động ổn định và an toàn của hệ thống đường ống.

Kết nối kiểu wafer của van kiểm tra bướm gang của chúng tôi giúp dễ dàng cài đặt. Nó có thể được kẹp chặt giữa hai mặt bích, tiết kiệm nhiều không gian cài đặt và rất phù hợp cho các kịch bản bố trí đường ống bị hạn chế không gian.


Cấu trúc và nguyên tắc làm việc

(I) Thiết kế kết cấu

Van kiểm tra wafer bằng gang chủ yếu bao gồm các bộ phận lõi như thân van, đĩa van, thân van, lò xo (được trang bị một số mô hình). Thân van được đúc bằng gang, cung cấp hỗ trợ vững chắc và nền tảng cấu trúc ổn định cho toàn bộ van. Đĩa van là một thành phần chính để đạt được chức năng kiểm tra. Hình dạng và thiết kế kết cấu của nó khác nhau tùy theo điều kiện làm việc khác nhau. Các hình thức phổ biến bao gồm đĩa đơn và đĩa đôi. Thân van được sử dụng để kết nối đĩa van và hướng dẫn quỹ đạo chuyển động của nó để đảm bảo rằng đĩa van di chuyển chính xác và trơn tru trong quá trình mở và đóng. Một số van kiểm tra được trang bị lò xo. Chức năng của lò xo là hỗ trợ đĩa van đóng lại, tăng cường niêm phong khi đóng và giảm sự xuất hiện của búa nước đến một mức độ nhất định.

(Ii) Cơ chế làm việc

Khi môi trường chảy theo hướng bình thường, áp suất được tạo ra bởi môi trường sẽ đẩy đĩa van để vượt qua trọng lực của chính nó và điện trở lò xo có thể, để đĩa van xoay quanh thân van hoặc trục pin để mở. Tại thời điểm này, môi trường có thể đi qua van một cách trơn tru và toàn bộ hệ thống đường ống ở trạng thái dòng chảy bình thường. Khi môi trường có xu hướng chảy trở lại, áp suất ngược được tạo ra bởi dòng chảy của môi trường và trọng lực của chính đĩa van sẽ khiến đĩa van quay theo hướng ngược lại và vừa vặn với ghế van, do đó cắt kênh hồi lưu của môi trường.


Thông số kỹ thuật

Dự án

Phạm vi tham số

Đường kính danh nghĩa

DN25 - DN600 (đường kính lớn hơn hoặc nhỏ hơn có thể được tùy chỉnh theo nhu cầu đặc biệt của khách hàng)

Áp lực danh nghĩa

PN1.0MPA - PN1.6MPA (một số mô hình đặc biệt có thể chịu được áp suất cao hơn)

Nhiệt độ áp dụng

-10 - 80 ℃ (tùy thuộc vào vật liệu gang và vật liệu niêm phong, phạm vi nhiệt độ áp dụng khác nhau)

Phương tiện áp dụng

Nước, nước thải, nước biển, axit và dung dịch kiềm (tùy thuộc vào lựa chọn vật liệu để thích ứng với các môi trường ăn mòn khác nhau), thực phẩm và đồ uống (khi sử dụng vật liệu cấp thực phẩm), v.v.

Van vật liệu cơ thể

Gang xám, sắt dẻo

Vật liệu đĩa

Gang (xử lý thông thường hoặc chống ăn mòn), thép không gỉ (cho điều kiện làm việc đặc biệt)

Vật liệu thân van

Thép không gỉ

Vật liệu mùa xuân (nếu có)

Thép không gỉ

Loại niêm phong

Con dấu cao su (thích hợp cho môi trường nói chung, hiệu suất niêm phong tốt), con dấu kim loại (phù hợp với nhiệt độ cao, áp suất cao hoặc môi trường đặc biệt, khả năng chống nhiệt độ cao và áp suất cao)

Phương thức kết nối

Loại wafer

Tiêu chuẩn

Thiết kế, sản xuất và thử nghiệm được thực hiện theo các tiêu chuẩn trong nước có liên quan như GB, HG và một số tiêu chuẩn quốc tế như Tiêu chuẩn ISO

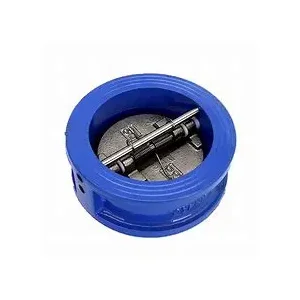

Cast Iron Butterfly Check Valve
