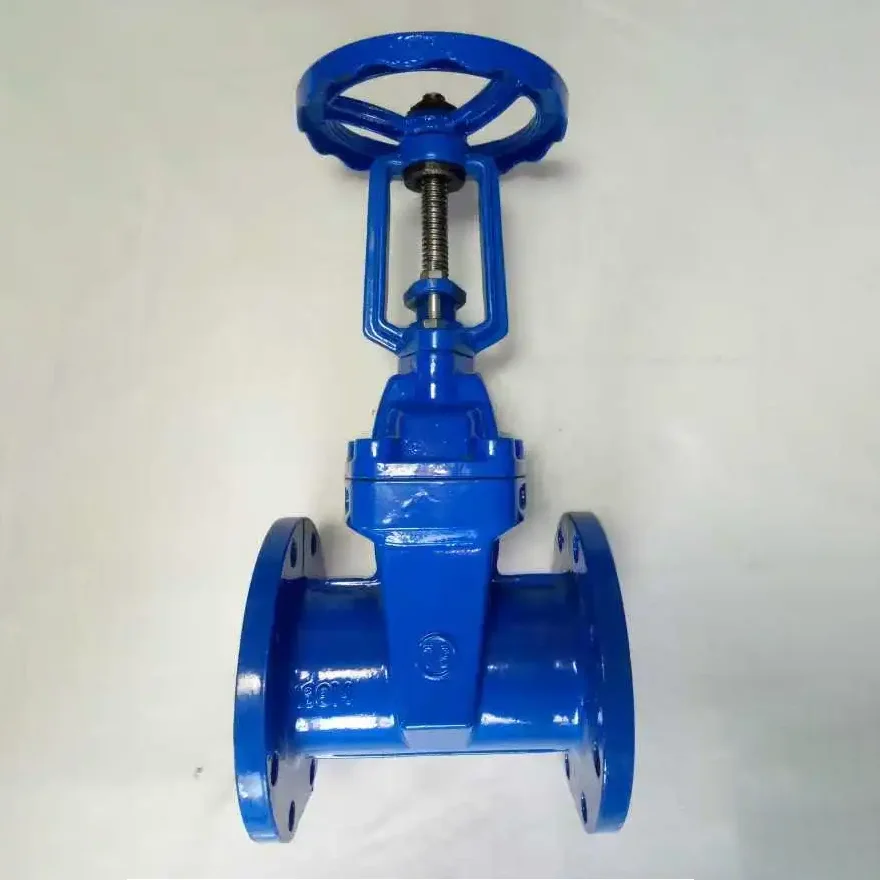

Các cấu trúc của van cổng là gì?

Trong các hệ thống đường ống công nghiệp,Van cổnglà một loại van được sử dụng rất thường xuyên, chủ yếu được sử dụng để đạt được toàn bộ điều khiển mở hoặc hoàn toàn của môi trường trong đường ống. So với các loại van khác, van cổng có những ưu điểm như sức đề kháng dòng chảy nhỏ, hiệu suất niêm phong tốt và tuổi thọ dài. Đối với các nhà thiết kế kỹ thuật và quản lý mua hàng, hiểu các thành phần cấu trúc chính của van cổng sẽ giúp lựa chọn và đánh giá hiệu suất sản phẩm chính xác hơn.

Dưới đây, chúng tôi sẽ phân tích các thành phần chính của van cổng tiêu chuẩn từ góc độ cấu trúc.

1. Thân van

Thân van là cấu trúc chính của van cổng, được sử dụng để chịu được áp suất trung bình và kết nối các đường ống ngược dòng và xuôi dòng. Theo các điều kiện làm việc khác nhau, các vật liệu phổ biến của thân van bao gồm gang, thép đúc, thép không gỉ, v.v ... Cấu trúc thiết kế của nó xác định khả năng chịu áp suất và khả năng chống ăn mòn của van.

2. Van nắp

Vỏ van được lắp đặt phía trên thân van, chủ yếu để niêm phong và bảo vệ cấu trúc bên trong. Để tạo điều kiện cho việc kiểm tra và bảo trì, nắp van của một số van cổng lớn áp dụng thiết kế kết nối bắt vít và được trang bị các miếng đệm niêm phong hoặc vòng kim loại để niêm phong.

3. Cổng

Cổng là thành phần cốt lõi để đạt được hành động chuyển đổi. Nó cắt hoặc kết nối chất lỏng bằng cách di chuyển lên xuống. Có nhiều dạng cổng, chẳng hạn như cổng đơn, cổng đôi, cổng nêm, cổng song song, v.v ... Các cấu trúc khác nhau phù hợp cho các áp lực và điều kiện làm việc khác nhau. Cổng nêm thường được sử dụng trong môi trường áp suất cao để tăng cường hiệu ứng niêm phong.

4. Thân van

Thân van kết nối tay cầm hoặc bộ truyền động với cổng, và là một thành phần chính để truyền lực mở và đóng. Theo các dạng cấu trúc khác nhau, thân van được chia thành hai loại: loại thân tăng và loại thân không tăng. Tình trạng mở và đóng của van thân đang tăng trong nháy mắt, thuận tiện cho việc quan sát và bảo trì; Cấu trúc thân không phát triển phù hợp hơn cho môi trường cài đặt với không gian nhỏ.

5. Hộp stuffing

Hộp nhồi được sử dụng để ngăn môi trường bị rò rỉ dọc theo thân van. Nó thường chứa đầy than chì, PTFE hoặc các vật liệu niêm phong khác, và con dấu được hình thành bằng cách nhấn tuyến. Trong điều kiện nhiệt độ cao và áp suất cao, việc lựa chọn đóng gói có tác động lớn hơn đến hiệu suất niêm phong tổng thể, đây là một phần quan trọng của quy trình mua sắm không thể bỏ qua.

6, thiết bị tay hoặc ổ đĩa

Các tay cầm là một phương pháp lái xe phổ biến cho các van cổng thủ công và dễ vận hành. Đối với các van cổng cỡ lớn hoặc áp suất cao, bộ truyền động điện, khí nén hoặc thủy lực thường được trang bị để đạt được các chức năng điều khiển từ xa hoặc điều khiển tự động. Việc lựa chọn chế độ lái xe nên được xác định theo các yêu cầu kỹ thuật thực tế.

7. Cặp niêm phong

Cặp niêm phong bao gồm cổng và ghế van, là khu vực chính để đảm bảo hiệu suất niêm phong của van. Các cặp niêm phong hiệu suất cao có thể chịu được các hành động mở và đóng thường xuyên, và duy trì niêm phong ổn định trong các môi trường khắc nghiệt như áp suất cao và ăn mòn. Các sản phẩm chất lượng cao thường được làm bằng cacbua xi măng hoặc vật liệu hợp kim chống mài mòn.

8. Cấu trúc hướng dẫn

Để đảm bảo hoạt động ổn định của cổng trong quá trình mở và đóng, một số gĂn vanđược trang bị các rãnh hướng dẫn hoặc ghim hướng dẫn. Thiết kế kết cấu này có thể ngăn chặn hiệu quả cổng lệch hoặc bị kẹt, và đặc biệt phù hợp với môi trường làm việc với tốc độ dòng chảy cao hoặc các hạt rắn.

Hiểu cấu trúc củaVan cổngKhông chỉ giúp chọn đúng mô hình, mà còn cải thiện hiệu quả và giảm tỷ lệ thất bại trong bảo trì và đại tu sau này. Đối với người mua, các giao dịch mua không thể được thực hiện chỉ dựa trên giá cả, và vật liệu, cấu trúc, hiệu suất niêm phong và khả năng kỹ thuật của nhà cung cấp nên được xem xét toàn diện.

Công ty chúng tôi đã tập trung vào sản xuất van công nghiệp trong nhiều năm, cung cấp các sản phẩm van cổng thuộc nhiều loại cấu trúc khác nhau, hỗ trợ các dịch vụ hướng dẫn kỹ thuật và tùy biến không chuẩn. Nếu bạn có bất kỳ câu hỏi nào về lựa chọn, xin vui lòngLiên hệ với chúng tôi.
