Cấu trúc cốt lõi của van bướm là gì?

Các thành phần tạo nên cấu trúc cốt lõi của mộtvan bướm?

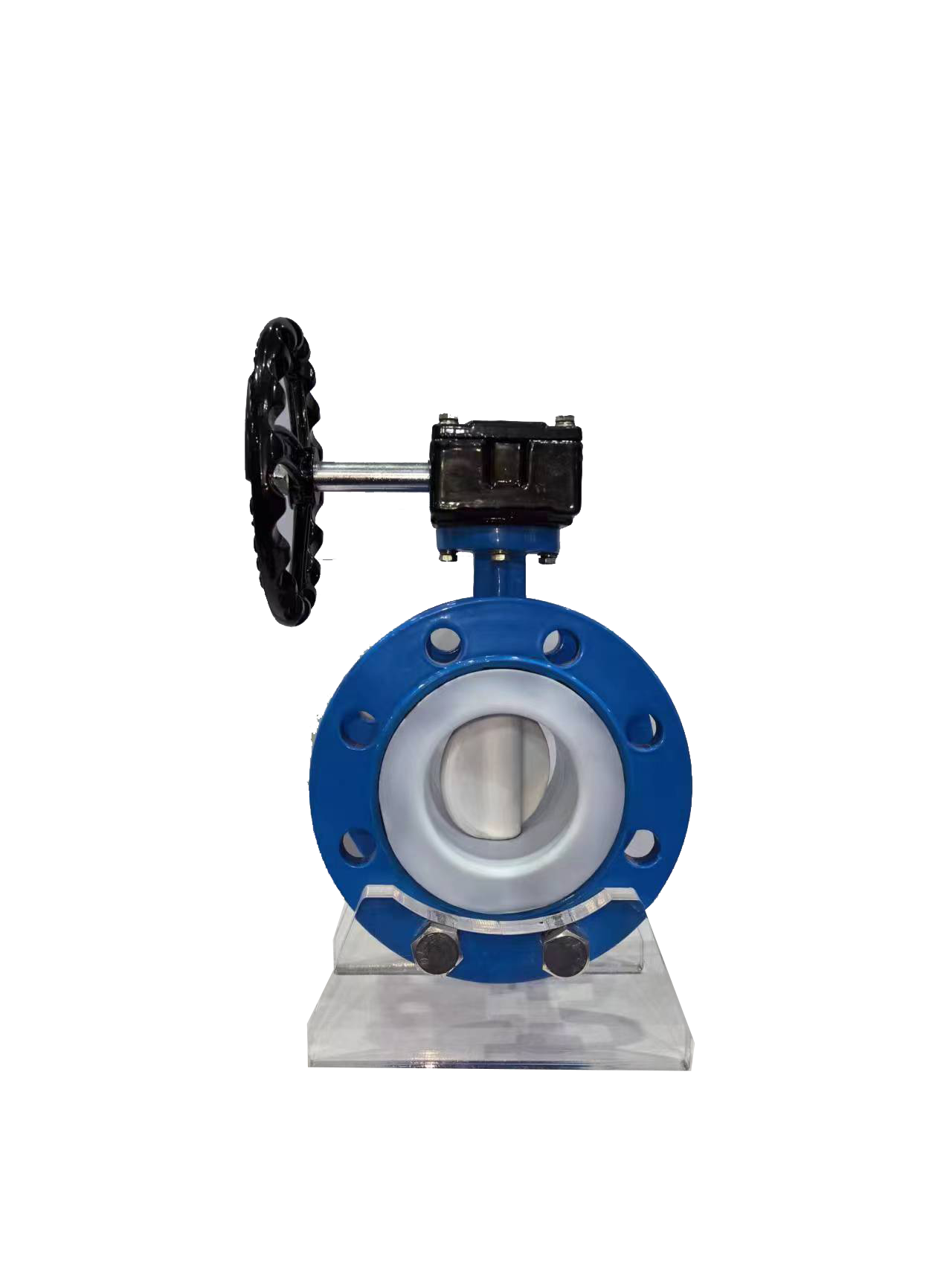

Cấu trúc cốt lõi của mộtvan bướmchủ yếu bao gồm thân van, thân van, tấm bướm và bộ phận bịt kín. Thân van thường có cấu trúc thẳng xuyên suốt với thành bên trong nhẵn để giảm lực cản dòng chảy trung bình; Thân van được nối với thiết bị dẫn động và tấm bướm, có nhiệm vụ truyền mômen quay và dẫn động tấm bướm quay; Tấm bướm là bộ phận đóng mở điều chỉnh dòng chảy bằng cách xoay quanh trục của thân van (0 ° ~ 90 °), hình dạng của nó ảnh hưởng trực tiếp đến khả năng dòng chảy; Bộ phận bịt kín bao gồm đế van và vật liệu bịt kín, ảnh hưởng trực tiếp đến khả năng tương thích và hiệu suất bịt kín của môi trường.

Các chi tiết chính của là gìvan bướmthiết kế tấm?

Là thành phần cốt lõi của van bướm, thiết kế của tấm bướm ảnh hưởng trực tiếp đến đặc tính dòng chảy và hiệu suất bịt kín. Tấm bướm được sắp xếp hợp lý tiêu chuẩn có cạnh hình vòng cung, có thể làm giảm sức cản của chất lỏng, nhưng bán kính cong cần phù hợp với đường kính của đường ống, nếu không sẽ dễ hình thành xoáy; Các tấm bướm lệch tâm (như lệch tâm đơn, lệch tâm kép và lệch tâm ba) làm giảm độ mòn bề mặt bịt kín bằng cách bù đắp tâm của thân van, với tấm bướm lệch tâm ba bổ sung thêm một góc nghiêng để đạt được độ rò rỉ bằng 0 và khả năng chịu nhiệt độ và áp suất cao; Tấm bướm không đều được thiết kế với các gân dẫn hướng cho môi trường chứa các hạt để tránh tắc nghẽn hạt.

Thành phần bịt kín của van bướm ảnh hưởng đến hiệu suất như thế nào?

Thành phần bịt kín là chìa khóa để đạt được mức cắt trung bình và điều chỉnh dòng chảy trong van bướm. Vật liệu đế van cần được lựa chọn theo đặc tính của môi trường, chẳng hạn như cao su nitrile (NBR) có khả năng chịu dầu tốt nhưng dễ cứng ở nhiệt độ thấp và cao su fluoro (FKM) có khả năng chống ăn mòn mạnh nhưng giá thành cao; Ghế van kim loại cần phù hợp với độ cứng chênh lệch của vật liệu tấm bướm để tránh rò rỉ do ma sát lẫn nhau. Ngoài ra, tỷ lệ áp suất bịt kín cần phải được kiểm soát chính xác. Nếu cao quá sẽ gây biến dạng chân van, nếu thấp quá sẽ không khít chặt, ảnh hưởng trực tiếp đến hiệu quả bịt kín.
